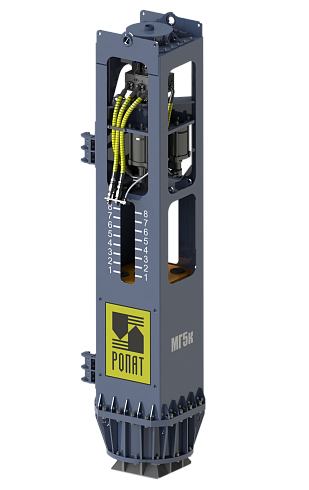

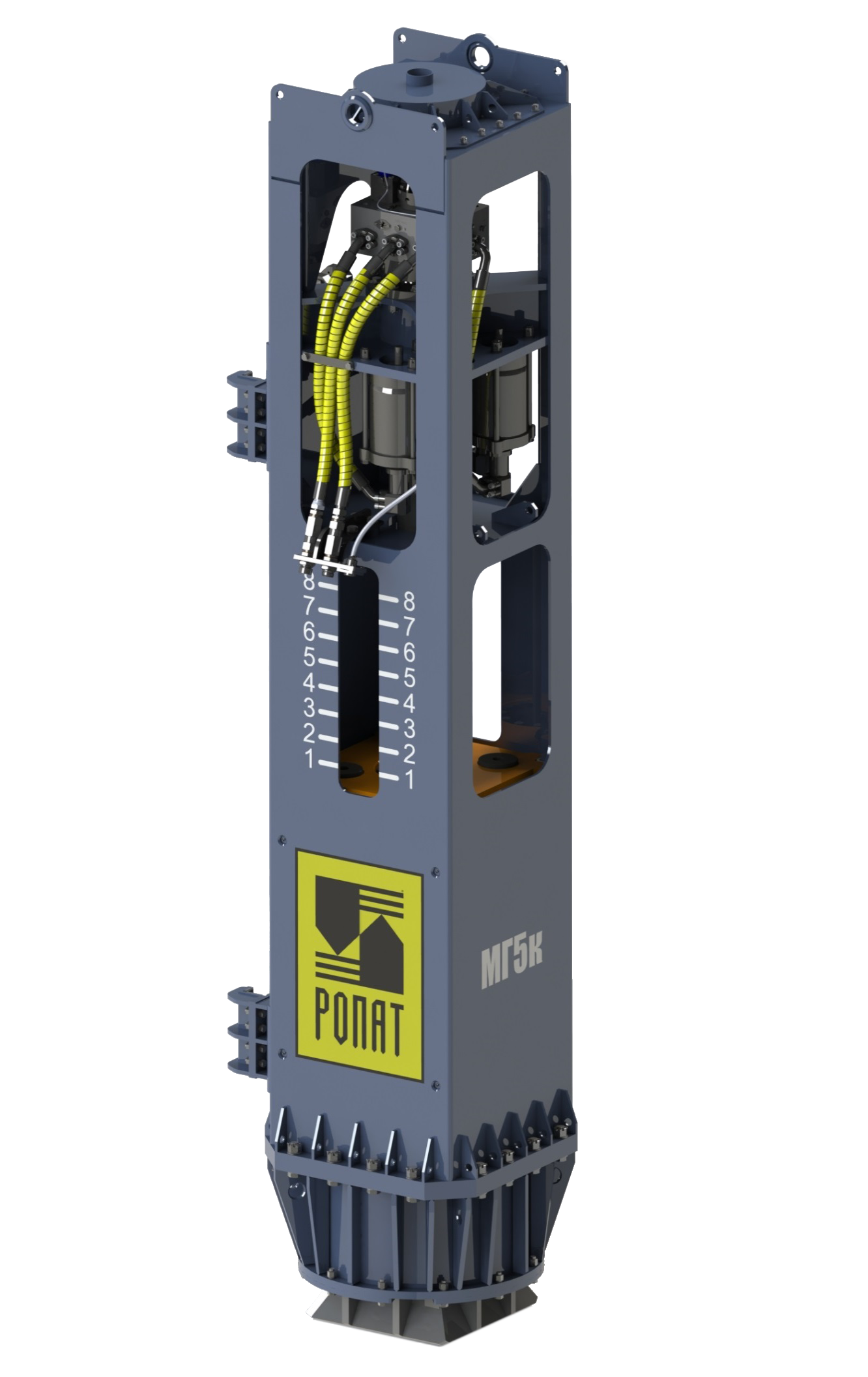

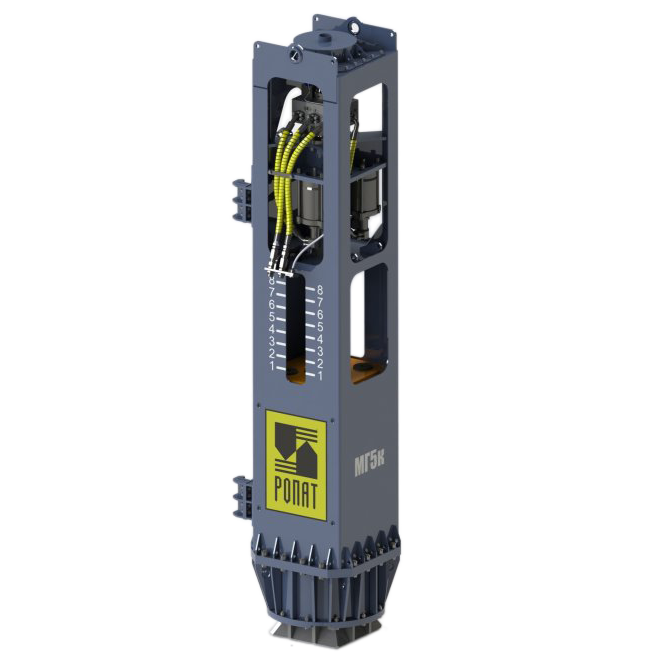

Корпусной гидромолот
РОПАТ МГ5к
Концептуальные преимущества корпусных молотов РОПАТ подробно изложены в разделе «Полезная информация».

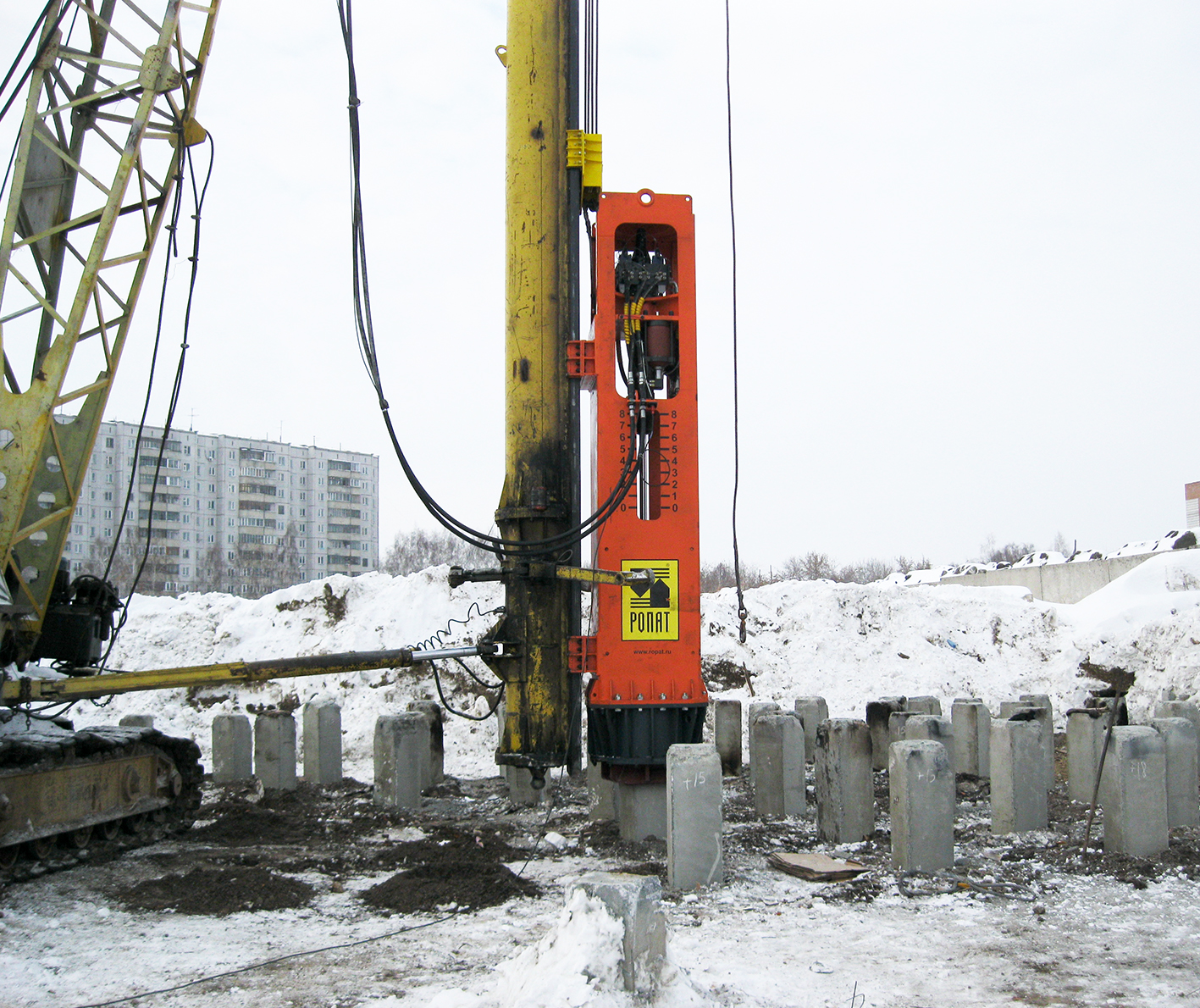

Это следующая «пятитонная» (после ранее производимого штангового молота МГ5ш) корпусная машина в линейке корпусных молотов, предлагаемых компанией РОПАТ для погружения железобетонных свай и стальных элементов (труб, шпунтов).
Практически все узлы в корпусном исполнении этого гидромолота можно назвать инновационными:
— Жесткий прочный корпус;
— Новый ударный узел, исключающий перекос наголовника;
— Новый узел шарнира;
— Современные, надежные, импортные гидроаккумуляторы BOSCH REXROTH;
— Принципиально новая герметичная конструкция клапанной группы, обеспечивающая более высокий КПД;
— Увеличеный размер гидродвигателя, повышающий надежность штока и долговечность штоковых уплотнений.
Существенным плюсом корпусных молотов РОПАТ является также уменьшенное шумоизлучение, что позволяет их использовать в условиях плотной городской застройки.
Максимальная предударная скорость ударной массы молота МГ5к доведена до 4,7 м/c, что позволяет наиболее эффективно погружать стальные элементы.

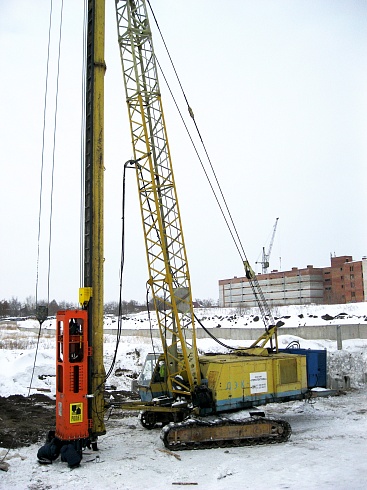

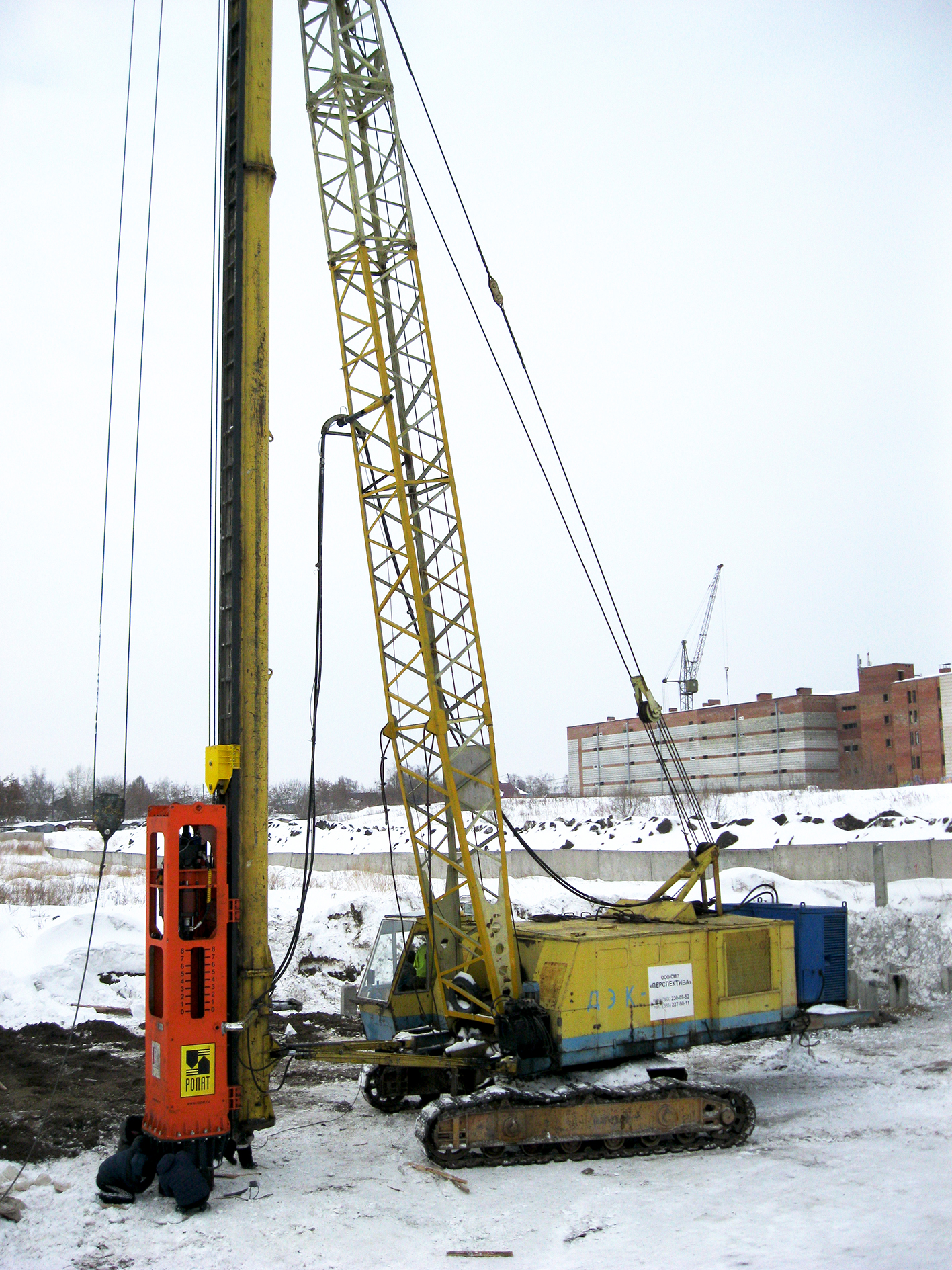

Молот МГ5к может быть инсталлирован на все типы копров, рекомендуемых для МГ5ш, включая и предлагаемый компанией РОПАТ полноповоротный гидравлический свайный копер СК 25.Технические характеристики*:
| Энергия удара, кДж | max |
60 |
| min |
8 |
|
| Частота ударов, 1/мин | при max энергии удара (max амплитуда) |
55—65 |
| при min энергии удара (min амплитуда) |
150 |
|
| Ход ударной массы, мм |
110—920 |
|
| Ускорение ударной массы на рабочем ходе, м/с2, не менее |
12 |
|
| Рабочее давление, bar |
240 |
|
| Расход рабочей жидкости, л/мин |
200 |
|
| Потребляемая мощность насоса (max), кВт |
95 |
|
| Max преодолевание сопротивление сваи (400х400), т |
250 |
|
| Используемые РВД |
Ду32 |
|
| КПД, не менее |
0,72 |
|
| Max размер ЖБ сваи, мм |
400х400 |
|
| Max размер трубы/трубошпунта, мм |
720 (1020**) |
|
| Масса ударной части, кг |
5400 |
|
| Масса молота без наголовника, кг |
9000 |
|
| Масса молота с наголовником для ЖБ сваи сечением 400х400, кг |
10150 |
|

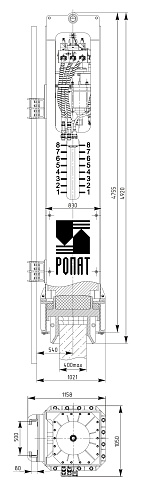

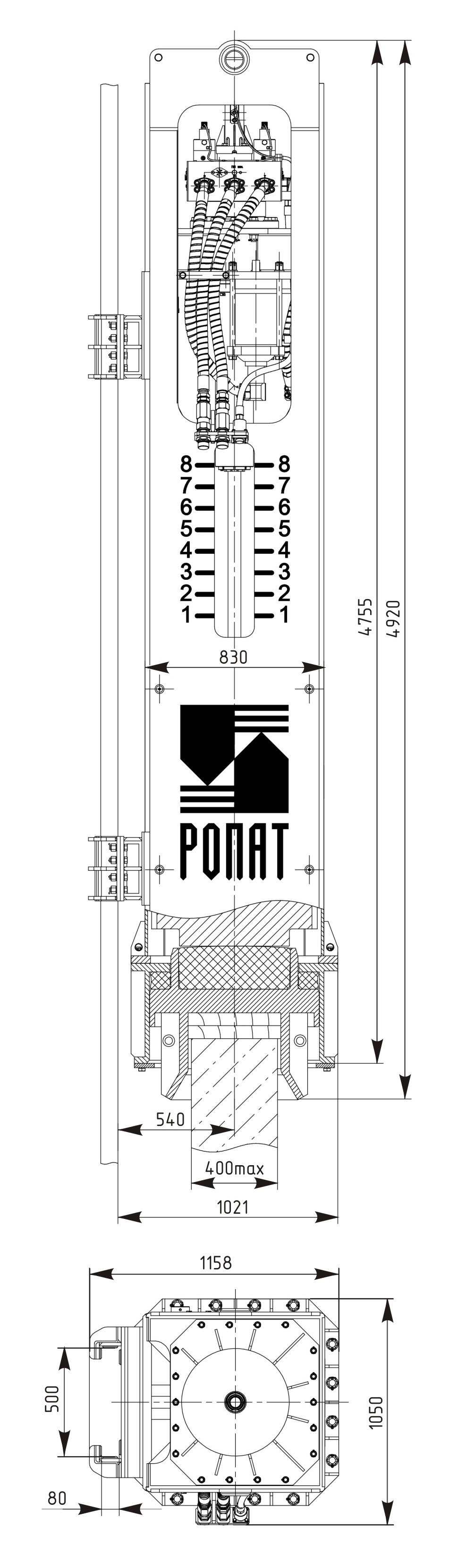

| Габаритные размеры, мм | Длина с наголовником, мм |
4920 |
| Поперечные размеры, включая захваты, мм |
1158 х 1050 |
|
* — Фактические технические характеристики гидромолота могут отличаться от заявленных изготовителем в случае использования гидропривода сторонних производителей. Также существенное влияние оказывают фактическое состояние гидравлических комплектующих;
** — При условии применения наголовника специального исполнения.
