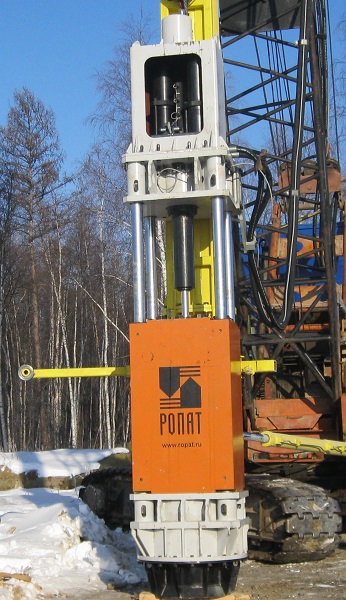

МГ7ш — тяжелый свайный гидромолот.
Идеален для работы в городе, позволяет работать вблизи жилых зданий. Обладает рекордной частотой ударов и скоростью погружения.
Подробнее
Задать вопрос
Предназначен для забивания:
- ж/б свай сечением до 400х400 до 16 метров высотой
- Стальных труб диаметром до 720мм
- Сваи-оболочки
- Шпунтов
Преодолевает грунты с сопротивлением до 320 т. Погружает сваи в мерзлые грунты без лидерного бурения.

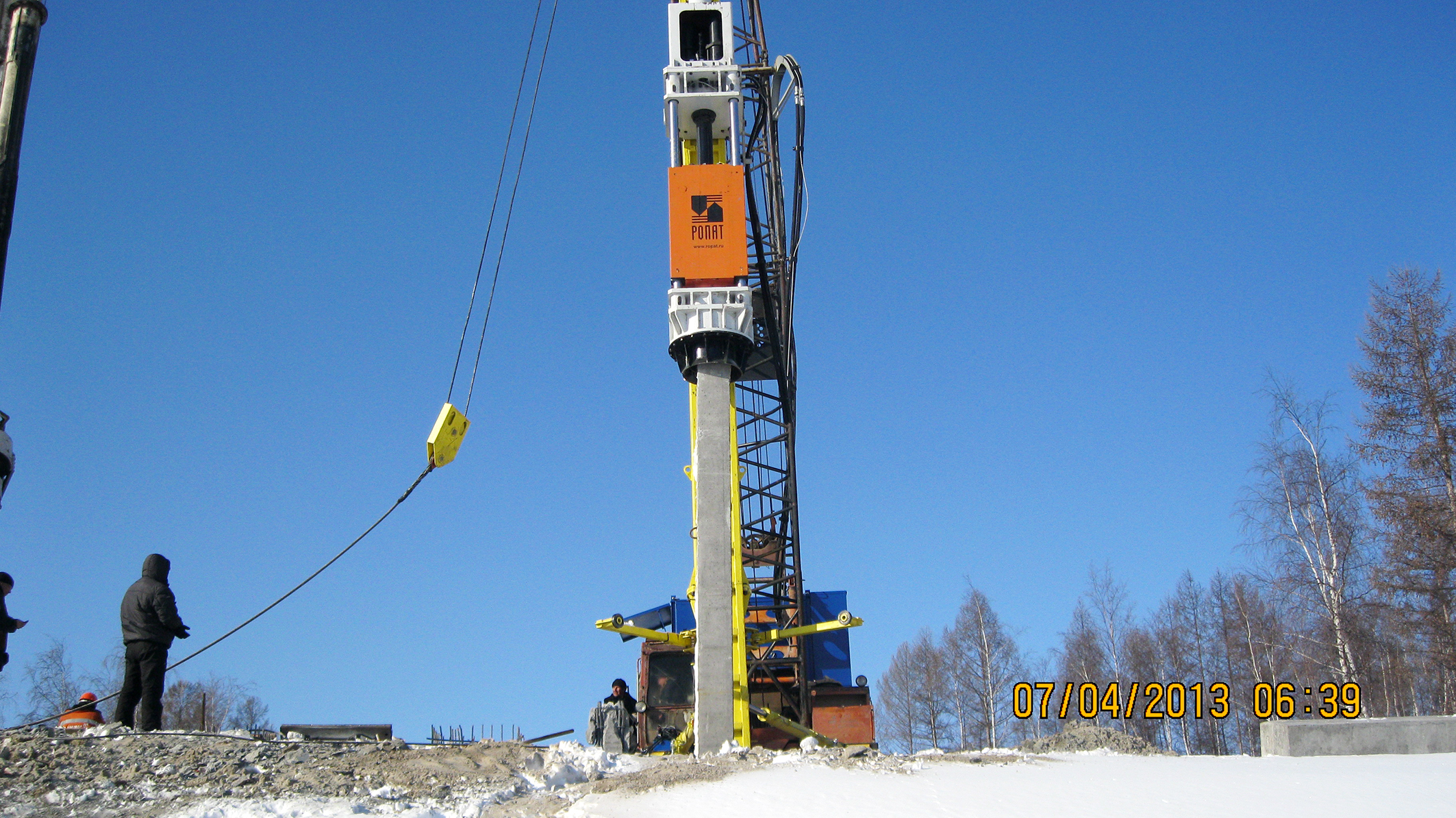

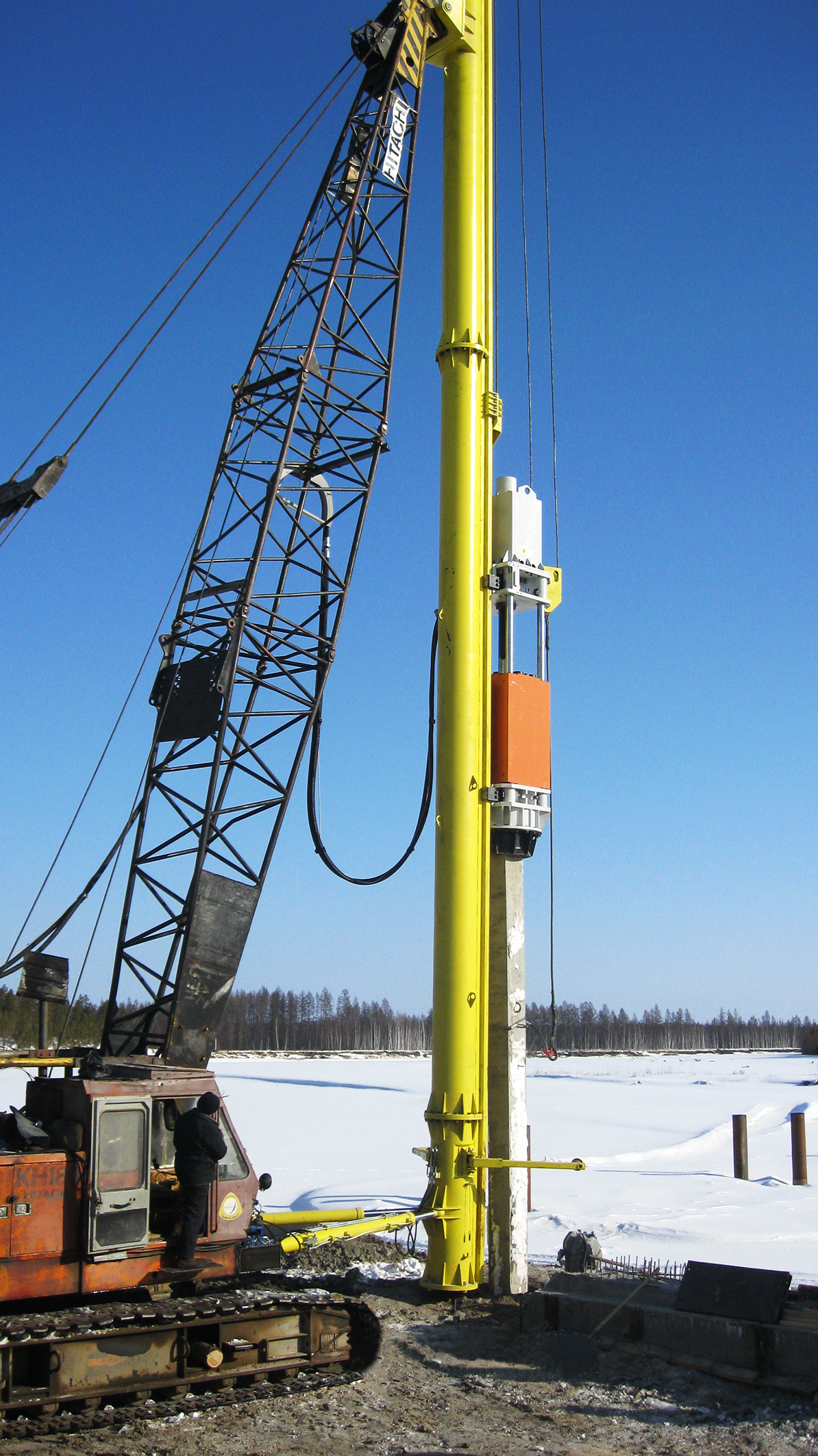

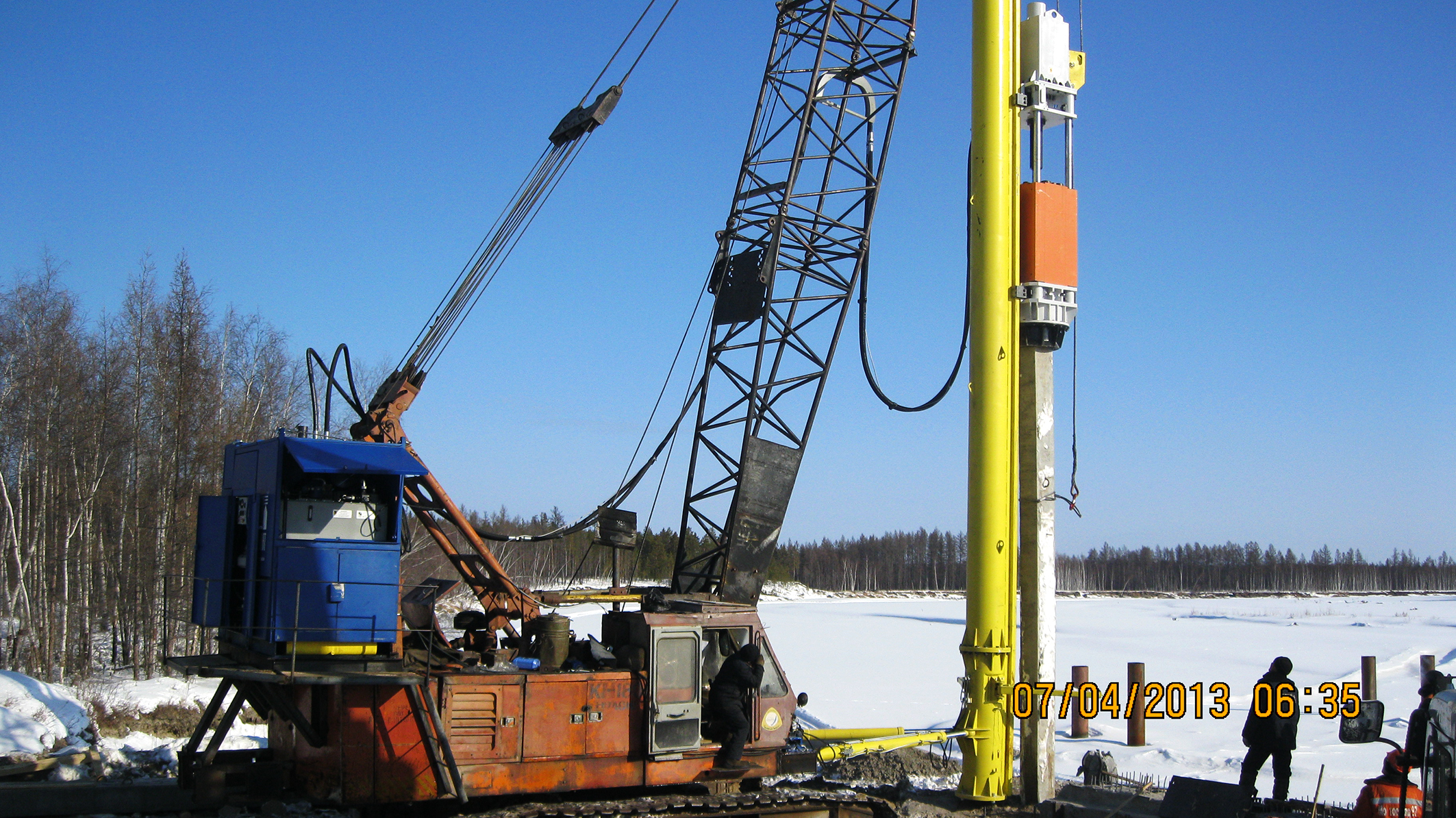

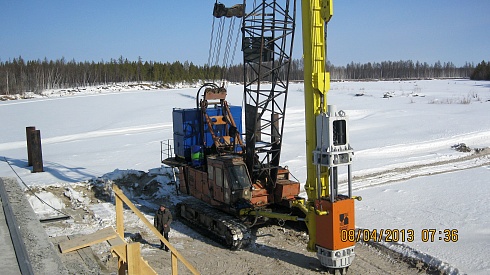

Легко навешивается на краны МКГ-40, СКГ-40 и ДЭК-361.
Описание
— Рекордная производительность.
— Рекордная экономичность.
— Возможность работы в плотной городской застройке.
— Преодоление сопротивления самых тяжелых грунтов.
— Стабильная работа на самых слабых грунтах.
— Способность забивать сваи в мерзлые грунты.
— Всесезонная эксплуатация в любых климатических условиях от -40 0С до +40 0С.
— Высокоточное измерение предельного сопротивления забиваемой сваи.
Ценные качества:
- Большая ударная масса позволяет работать с низкой предударной скоростью, из-за чего сейсмовоздействие и шум, производимые молотом, не превышают разрешенных значений.
- Максимальное использование массовой составляющей в кинетической энергии удара позволяет передавать забиваемой свае больший импульс, благодаря чему свая, не разрушаясь, преодолевает сопротивление самых тяжелых и даже мерзлых грунтов.
- Работа молота не зависит от величины сопротивления грунта, поэтому молот стабильно работает на самых слабых грунтах.
- Частота ударов гидромолотов РОПАТ является рекордной в мире и на максимальной амплитуде может достигать 70 ударов в минуту, а на минимальной — 250. По ударной мощности молот РОПАТ при любой энергии удара превосходит любой другой гидромолот в 1,6—1,8 раза. При одинаковых условиях молот РОПАТ забивает свай на 60—80% больше.
- Молоты РОПАТ оснащены гидродвигателями двойного действия. Гидродвигатель не только поднимает, но и разгоняет ударную массу вниз с ускорением 1,31g.
- Гидродвигатель «подхватывает» ударную массу «на лету» при ее отскоке после удара, что обеспечивает высокую частоту и минимальные потери энергии цикла. Это преимущество проявляется особенно сильно, когда молот работает при максимальном сопротивлении забиваемой сваи.
- Бесступенчатое регулирование энергии удара от 5% до 100% и большая протяженность удара создают щадящий режим для железобетонных свай.
- Коэффициент полезного действия молота (соотношение ударной мощности молота и потребляемой мощности насоса) достигает 75%. По экономичности превосходство машины над другими гидромолотами составляет 1,8—2,3 раза.
- Молоты РОПАТ комплектуются миниатюрным электронным блоком, способным в реальном времени определять предельное сопротивление забиваемой сваи с погрешностью не более 3% относительно статического измерения.
- По своим техническим и эксплуатационным показателям гидравлические молоты РОПАТ значительно превосходят зарубежные аналоги. При этом последующие затраты по эксплуатации и сервису значительно ниже, чем у иностранных моделей.
Технические характеристики МГ7ш и насосной установки:
|
РОПАТ МГ7ш |
||
| Базовая машина |
ДЭК-361, ДЭК-401, РДК 400, СКГ-40 Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
|
|
Тип маслоподающей станции (насосной установки) |
УНД132 |
|
| Энергия удара,* кНм |
max |
75 |
|
min |
7 |
|
| Ударная масса боек, кг |
7300 |
|
| Ход ударной массы,* мм |
max |
820 |
|
min |
80 |
|
|
Частота ударов,* ед/мин |
при max энергии удара |
55—70 |
|
при min энергии удара |
180 |
|
| Рабочее давление, Мпа |
24 |
|
| Максимальный расход рабочей жидкости,* л/мин |
260 |
|
|
Максимальное преодолевание сопротивление грунта* кН, т (для ж/б свай 350х350 при отказе 2 мм) |
3200 (320) |
|
| Способ регулирования энергии и частоты ударов |
Оператором с пульта дистанционного управления (ПДУ) бесступенчато |
|
| Полная масса с наголовником 350, т |
12,25 |
|
| Габаритные размеры, мм |
Длина с наголовником |
4970 |
|
Поперечные размеры |
940х995 |
|
| Тип амортизатора |
Синтетический |
|
| Тип наголовника (Указана потенциальная возможность погружения без уточнения характеристики грунта) |
Для ЖБ сваи 300 х 300, 350 х 350, 400 х 400 Для метал. труб Ø159 / Ø219 / Ø245 / Ø273 / Ø299 / Ø325 / Ø426 / Ø530 / Ø630 / Ø720 Для метал. труб Ø820 ÷ 1500 — специсполнение гидромолота Для метал. трубошпунта Ø820÷1500 — специсполнение гидромолота Шпунты — специсполнение гидромолота |
|
|
Насосная установка, необходимая для работы гидромолота |
||
| Базовая машина |
ДЭК-361, ДЭК-401, РДК 400, СКГ-40 Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
|
| Характеристики |
УНД 132 |
|
| Тип маслоподающей станции (насосной установки) |
Автономный дизель ЯМЗ-238М2 |
|
| Полная масса, кг |
4200 |
|
| Габаритные размеры (Д х Ш х В), мм |
3000 х 1320 х 2300 |
|
| Емкость гидробака, л |
480 |
|
| Средний расход топлива, л/час |
13÷15 |
|
| Мощность привода, кВт |
176 |
|
| Рабочий объем насоса, см³ |
190 |
|
| Тип насоса |
A11 |
|
| Максимальная подача, л/мин, (л/с) |
240 (4,0) |
|
| Максимальное рабочее давление, МПа |
28 |
|
| Тонкость фильтрации, мкм |
10 |
|
| Температура окружающего воздуха, °С |
-40 … +40 |
|
| Рекомендуемые рабочие жидкости |
зима |
ВМГ3 ТУ 38.101479-86 |
|
МГЕ-10А ОСТ 38.01281-82 |
||
|
лето |
МГЕ-46В ТУ 38.001347-83 |
|
|
Температура масла в баке УН (летом/зимой при соответствующей марке масла), °С не более |
70/40 |
|
* — Фактические технические характеристики гидромолота могут отличаться от заявленных изготовителем в случае использования гидропривода сторонних производителей. Также существенное влияние оказывает фактическое состояние гидравлических комплектующих.
