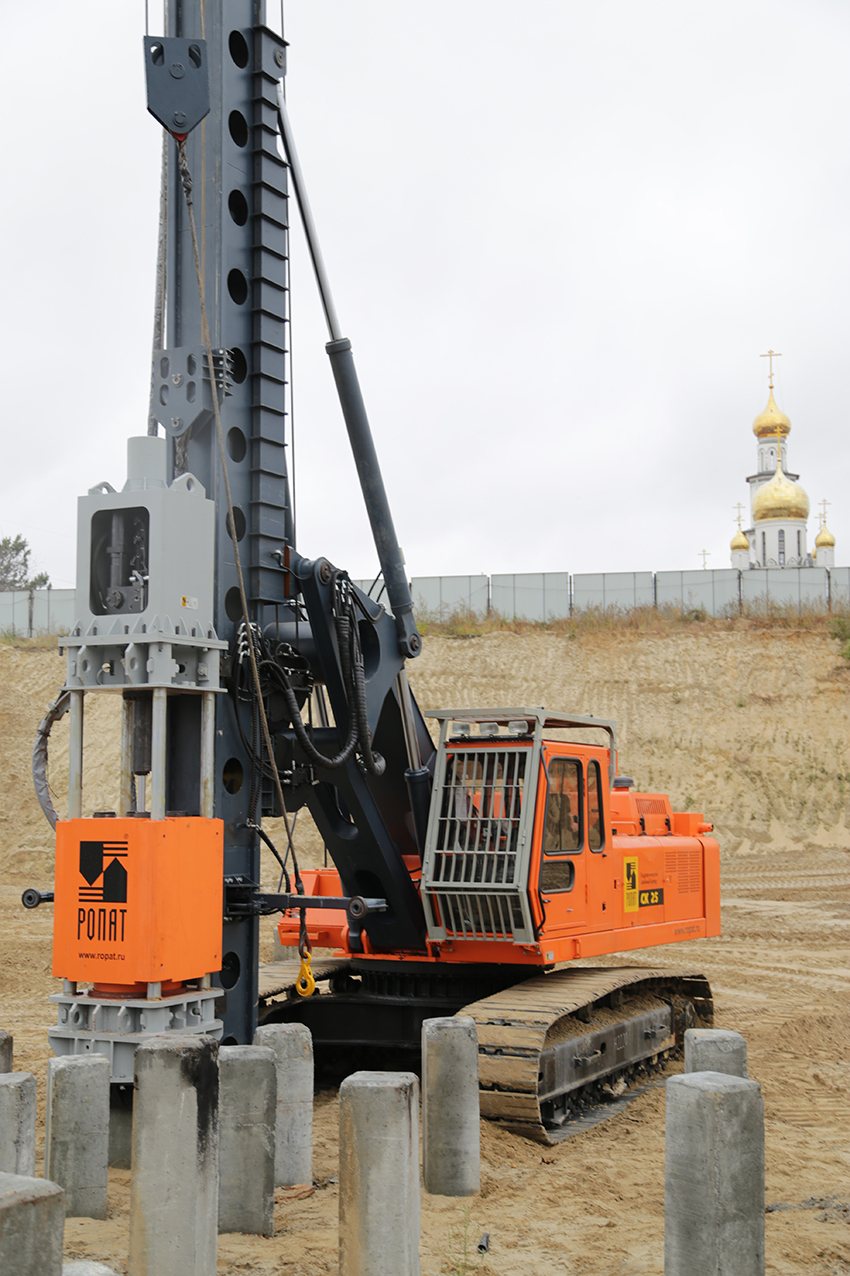

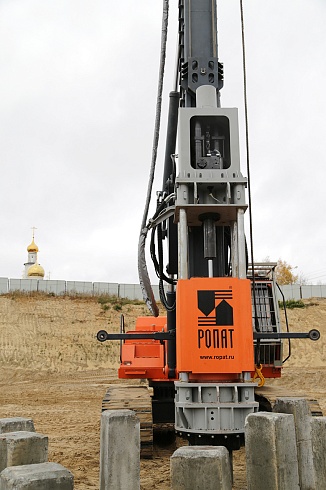

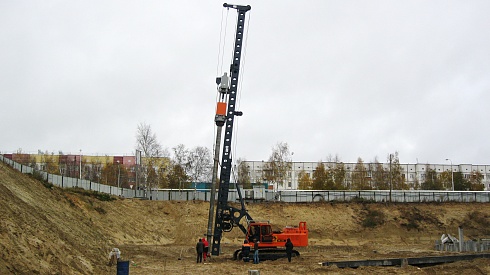

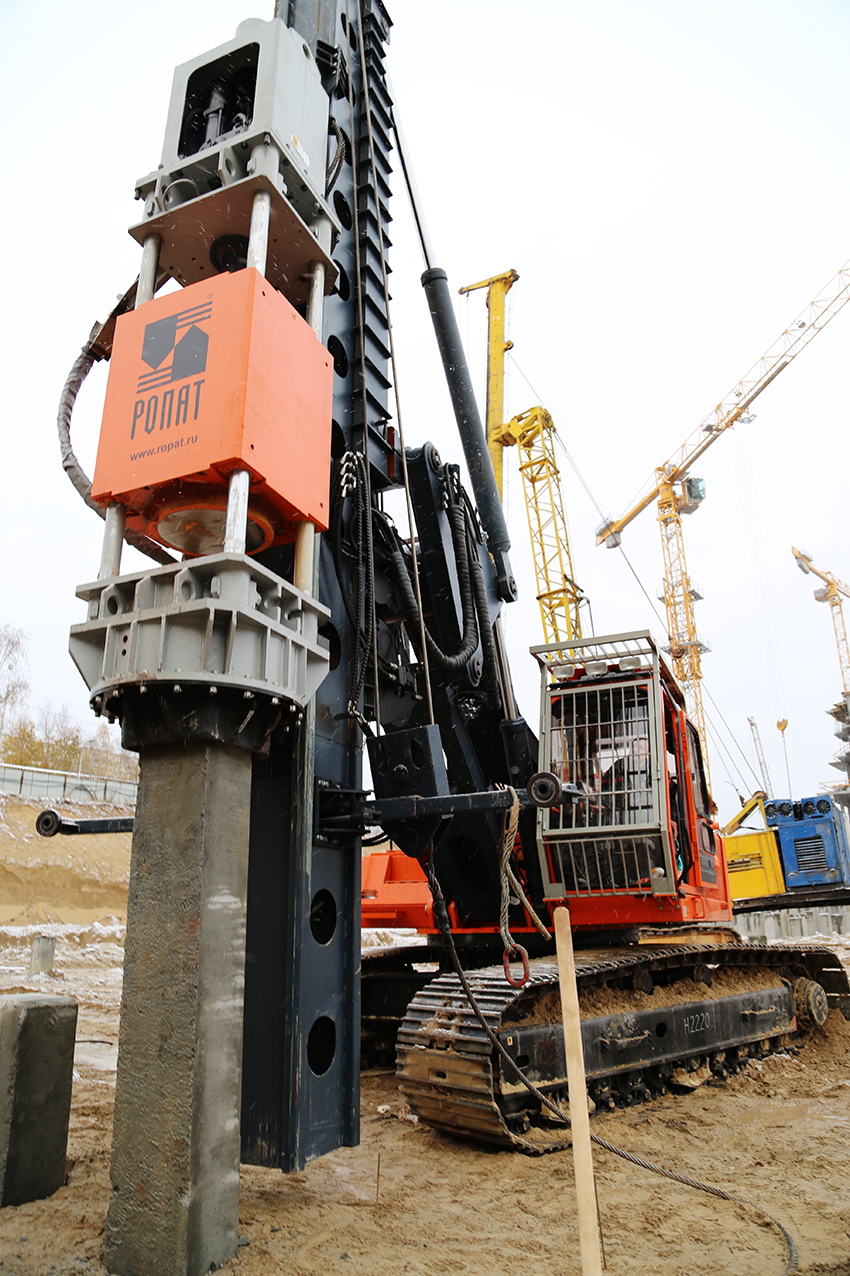

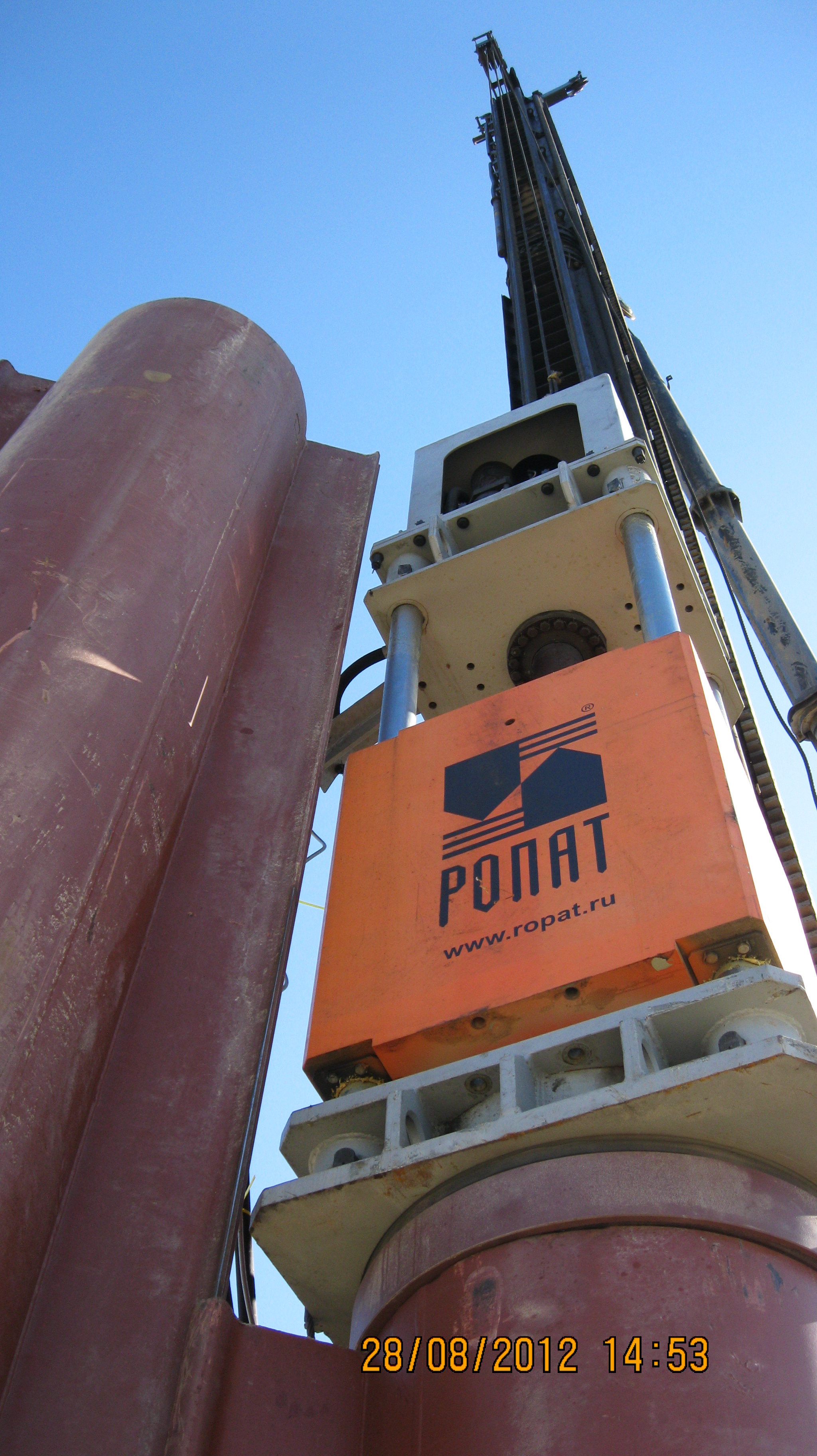

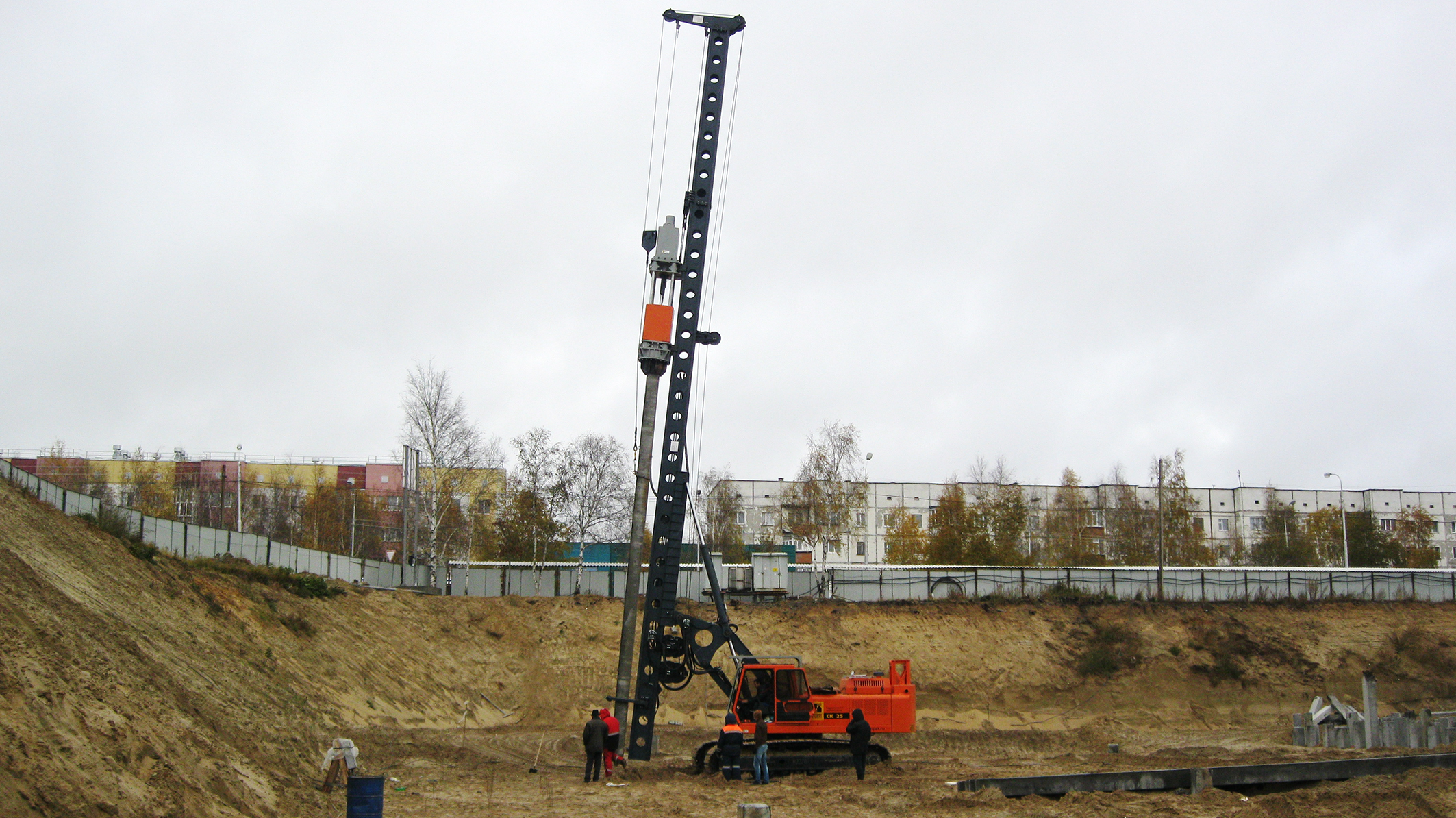

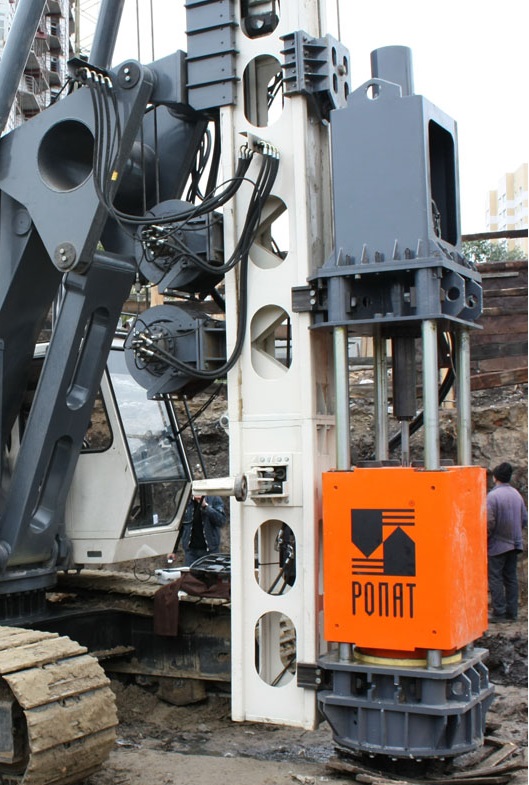

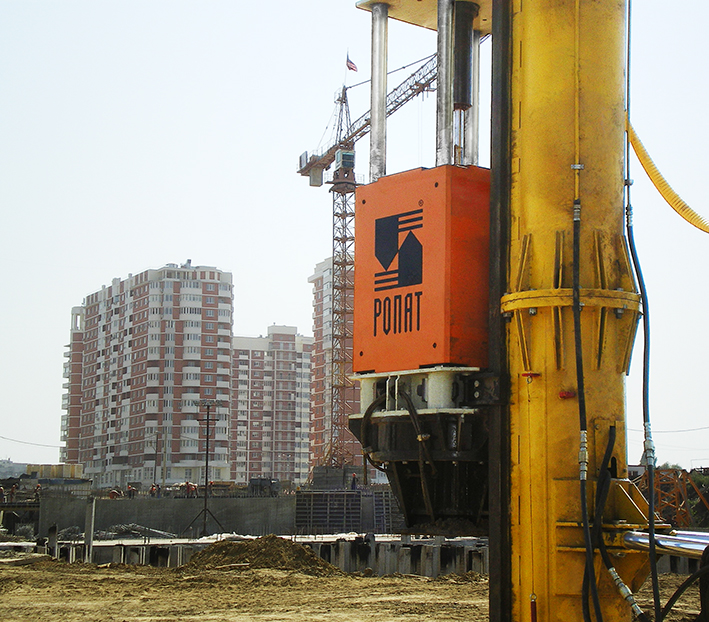

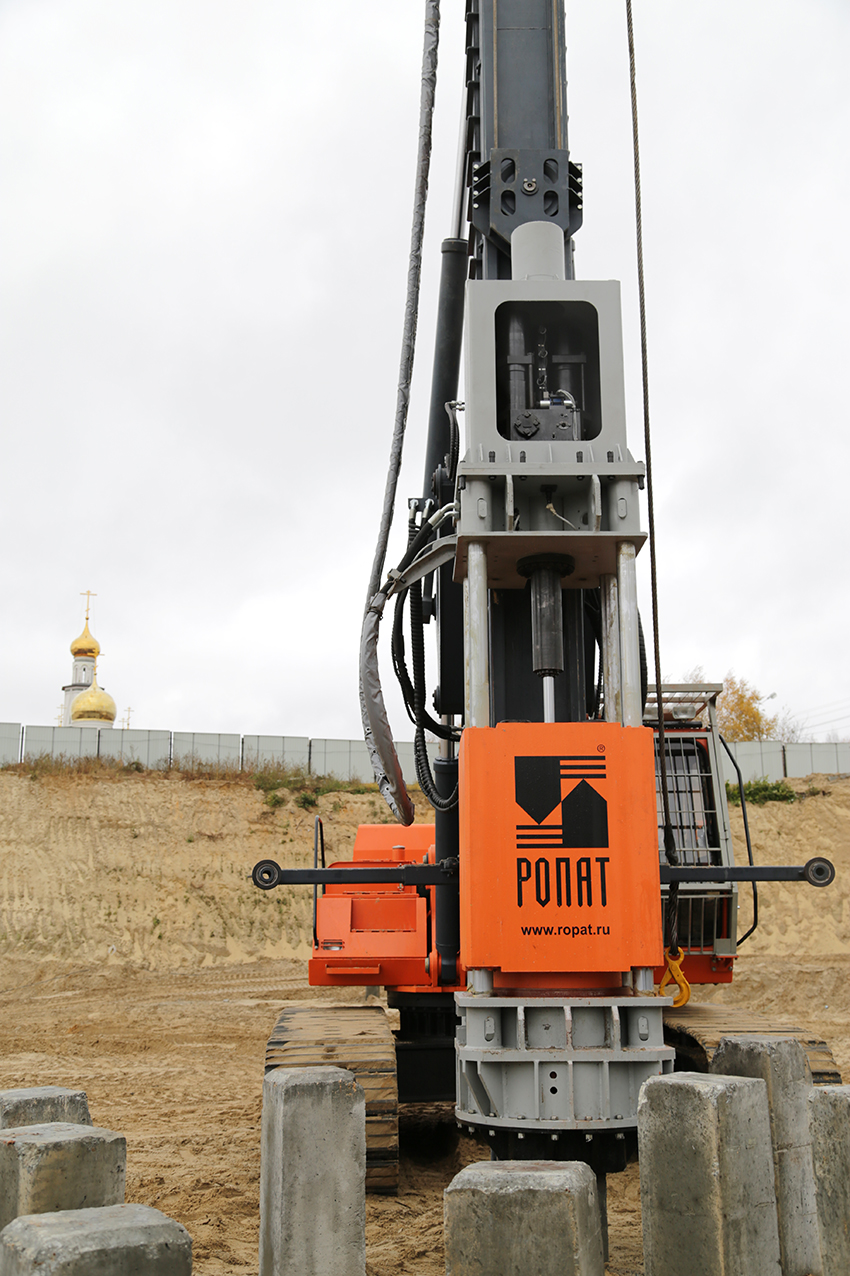

МГ5ш — городской свайный гидромолот.
Идеален для работы в городе, вблизи жилых зданий. Обладает рекордной частотой ударов и скоростью погружения.
Предназначен для забивания:
- ж/б свай сечением до 400х400 до 16 метров высотой
- Стальных труб диаметром до 620мм до 12 метров высотой
- Шпунтов
Преодолевает грунты с сопротивлением до 250 т. Погружает сваи в мерзлые грунты без лидерного бурения.
Легко навешивается на краны ДЭК-251, ДЭК-321, ДЭК-361, РДК 25-250, МКГ-25БР.
Городской свайный гидромолот. Легко навешивается на краны ДЭК-251, ДЭК-321, ДЭК-361, РДК 25-250, МКГ-25БР. Комплектуется электрическими и дизельными гидростанциями.
— Рекордная производительность.
— Рекордная экономичность.
— Возможность работы в плотной городской застройке.
— Преодоление сопротивления самых тяжелых грунтов.
— Стабильная работа на самых слабых грунтах.
— Способность забивать сваи в мерзлые грунты.
— Всесезонная эксплуатация в любых климатических условиях от -40 0С до +40 0С.
— Высокоточное измерение предельного сопротивления забиваемой сваи.
Ценные качества:
- Большая ударная масса позволяет работать с низкой предударной скоростью, из-за чего сейсмовоздействие и шум, производимые молотом, не превышают разрешенных значений.
- Максимальное использование массовой составляющей в кинетической энергии удара позволяет передавать забиваемой свае больший импульс, благодаря чему свая, не разрушаясь, преодолевает сопротивление самых тяжелых и даже мерзлых грунтов.
- Работа молота не зависит от величины сопротивления грунта, поэтому молот стабильно работает на самых слабых грунтах.
- Частота ударов гидромолотов РОПАТ является рекордной в мире и на максимальной амплитуде может достигать 70 ударов в минуту, а на минимальной – 180. По ударной мощности молот РОПАТ при любой энергии удара превосходит любой другой гидромолот в 1,6 – 1,8 раза. При одинаковых условиях молот РОПАТ забивает свай на 60-80% больше.
- Молоты РОПАТ оснащены гидродвигателями двойного действия. Гидродвигатель не только поднимает, но и разгоняет ударную массу вниз с ускорением 1,31g.
- Гидродвигатель «подхватывает» ударную массу «на лету» при ее отскоке после удара, что обеспечивает высокую частоту и минимальные потери энергии цикла. Это преимущество проявляется особенно сильно, когда молот работает при максимальном сопротивлении забиваемой сваи.
- Бесступенчатое регулирование энергии удара от 5% до 100% и большая протяженность удара создают щадящий режим для железобетонных свай.
- Коэффициент полезного действия молота (соотношение ударной мощности молота и потребляемой мощности насоса) достигает 75%. По экономичности превосходство машины над другими гидромолотами составляет 1,8—2,3 раза.
- Молоты РОПАТ комплектуются миниатюрным электронным блоком, способным в реальном времени определять предельное сопротивление забиваемой сваи с погрешностью не более 3% относительно статического измерения.
- По своим техническим и эксплуатационным показателям гидравлические молоты РОПАТ значительно превосходят зарубежные аналоги. При этом последующие затраты по эксплуатации и сервису значительно ниже, чем у иностранных моделей.
Технические характеристики:
|
РОПАТ МГ5ш |
|||
| Базовая машина |
ДЭК-251, ДЭК-321, ДЭК-361, РДК 25-250, МКГ-25БР, Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
СК 25 (ЕК 400) |
|
| Тип маслоподающей станции (насосной установки) | УНЭ90М, УНД132 | В составе базовой машины | |
| Энергия удара*, кНм |
max |
55 |
|
|
min |
5 |
||
| Ударная масса боек, кг |
5400 |
||
| Ход ударной массы,* мм |
max |
820 |
|
|
min |
80 |
||
| Частота ударов,* ед/мин |
при max энергии удара |
47—65 |
|
|
при min энергии удара |
180 |
||
| Рабочее давление, Мп |
24 |
||
| Максимальный расход рабочей жидкости,* л/мин |
190 |
||
| Макс/ преодолевание сопротивление грунта,* кН, т для ж/б свай 350х350 при отказе 2 мм |
2500(250) |
||
| Способ регулирования энергии и частоты ударов |
Оператором с пульта дистанционного управления (ПДУ) бесступенчато |
||
| Полная масса с наголовником 350, т |
9,3 |
||
|
Габаритные размеры, мм |
Длина с наголовником |
4580 |
|
|
Поперечные размеры |
920 х 980 |
||
| Тип амортизатора |
Синтетический |
||
|
Тип наголовника (Указана потенциальная возможность погружения без уточнения характеристики грунта) |
Для ЖБ сваи 300 х 300, 350 х 350, 400 х 400 Для металлических труб Ø159 / Ø219 / Ø245 / Ø273 / Ø299 / Ø325 / Ø426 / Ø530 / Ø630 / Ø720 Для металлических труб Ø820 ÷ 1500 — специсполнение гидромолота Для металлического трубошпунта Ø820 ÷ 1500 — специсполнение гидромолота Шпунты — специсполнение гидромолота |
||
Насосные установки, необходимые для работы молота**:
| Базовая машина |
ДЭК-251, ДЭК-321, ДЭК-361, РДК 25-250, МКГ-25БР, Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
СК 25 (ЕК 400) |
||
| Тип маслоподающей станции | УНЭ90М | УНД 132 | В составе базовой машины | |
| Тип привода | Электродвигатель 4АМ 250М4 | Автономный дизель ЯМЗ-238М2 | Автономный дизель ЯМЗ-238-Б | |
| Полная масса, кг |
2600 |
4200 |
— | |
| Габаритные размеры (Д х Ш х В), мм |
2012 х 1404 х 1880 |
3000 х 1320 х 2300 |
— | |
| Емкость гидробака, л |
470 |
480 |
500 |
|
| Средний расход топлива, л/час | — |
13÷15 |
15*** |
|
| Мощность привода, кВт |
90 |
176 |
200*** |
|
| Рабочий объем насоса, см³ |
190 |
|||
| Тип насоса |
A11 |
|||
| Максимальная подача, л/мин, (л/с) |
240 (4,0) |
|||
| Максимальное рабочее давление, МПа |
28 |
|||
| Тонкость фильтрации, мкм |
10 |
|||
| Температура окружающего воздуха, °С |
-40 … +40 |
|||
| Рекомендуемые рабочие жидкости |
зима |
ВМГ3 ТУ 38.101479-86 |
||
|
МГЕ-10А ОСТ 38.01281-82 |
||||
|
лето |
МГЕ-46В ТУ 38.001347-83 |
|||
|
Температура масла в баке УН (летом/зимой при соответствующей марке масла), °С не более |
70/40 |
|||
** — Фактические технические характеристики гидромолота могут отличаться от заявленных изготовителем в случае использования гидропривода сторонних производителей. Также существенное влияение оказывают фактическое состояние гидравлических комплектующих;
*** — Имеется потенциальная возможность подключения гидромолота МГ5ш к штатной гидравлике импортной копровой установки, при этом насосная станция не требуется;
*** — Привод копровой установки и гидромолота осуществляется от одного двигателя.
