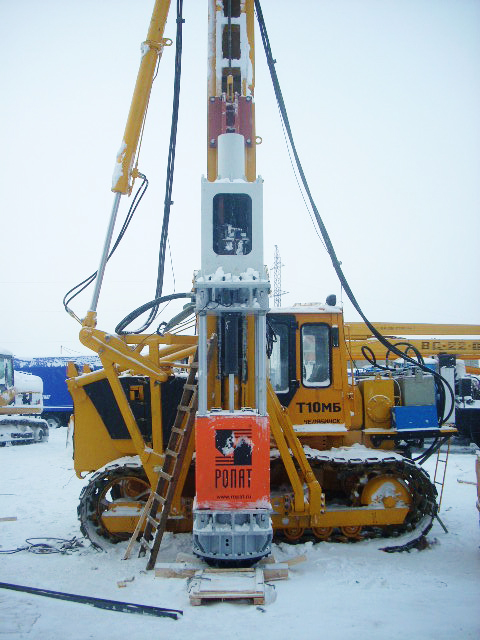

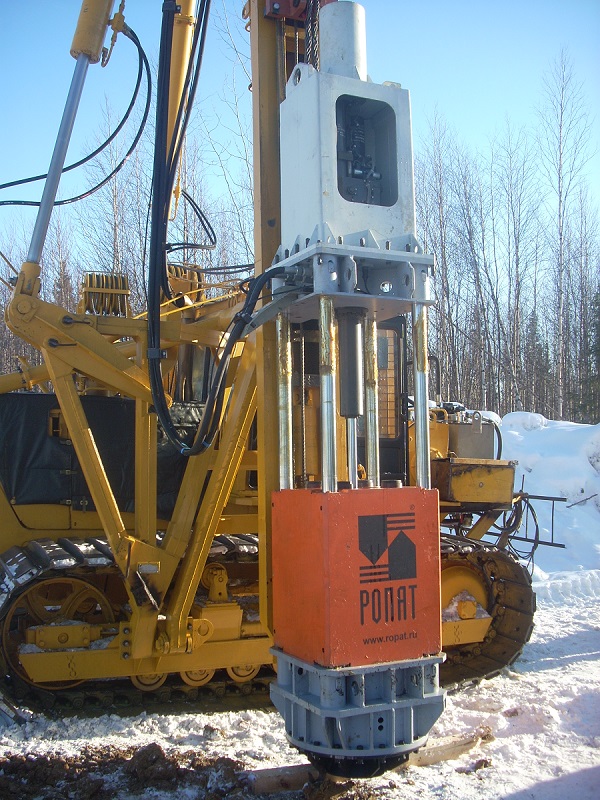

МГ3ш — легкий свайный гидромолот.
Обладает рекордной частотой ударов и скоростью погружения.
Подробнее
Задать вопрос

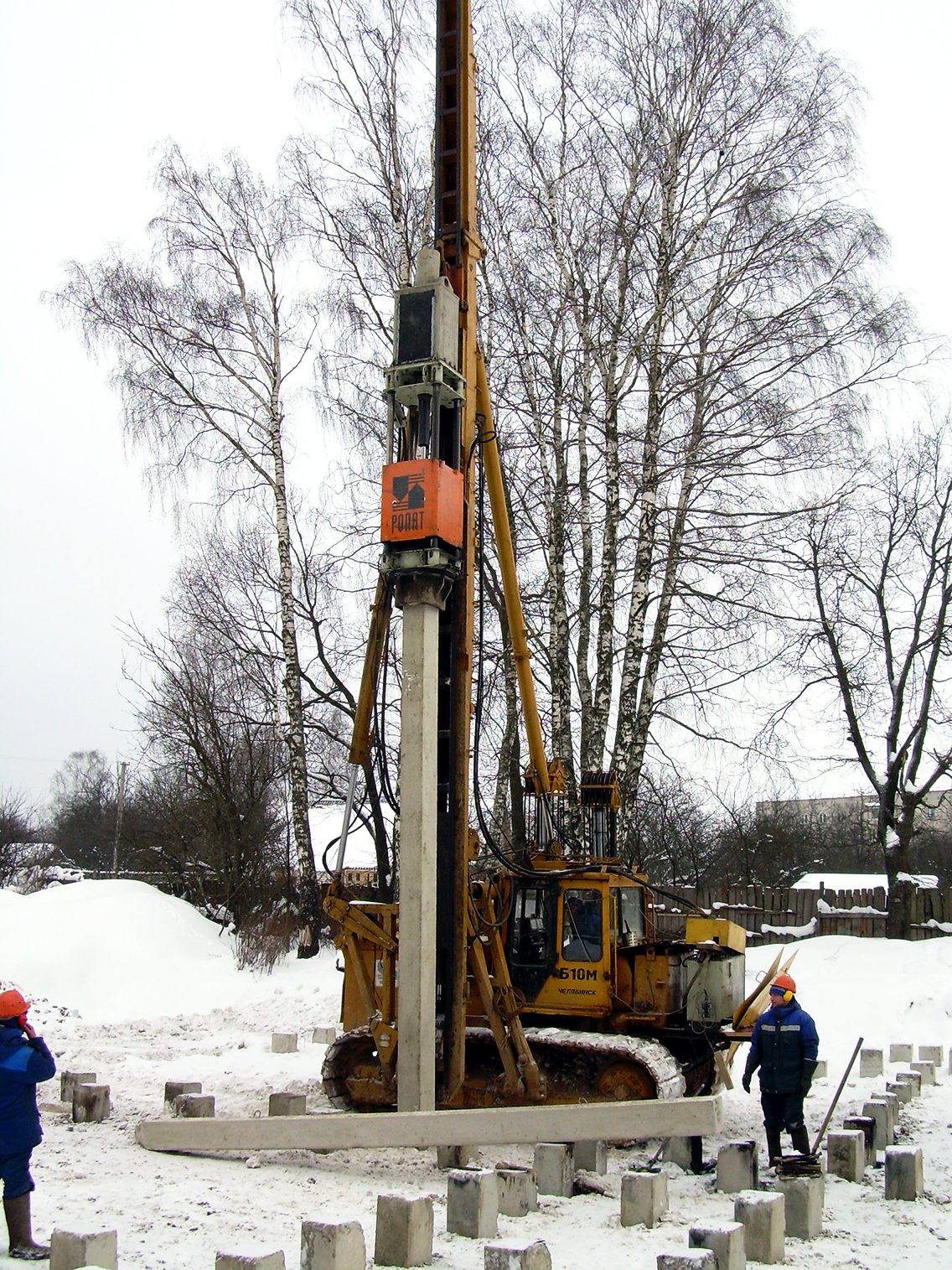

Предназначен для забивания:
- ж/б свай сечением до 350х350 до 16 метров высотой
- Стальных труб диаметром до 426 мм до 12 метров высотой
- Шпунтов
Преодолевает грунты с сопротивлением до 160 т. Погружает сваи в мерзлые грунты без лидерного бурения.

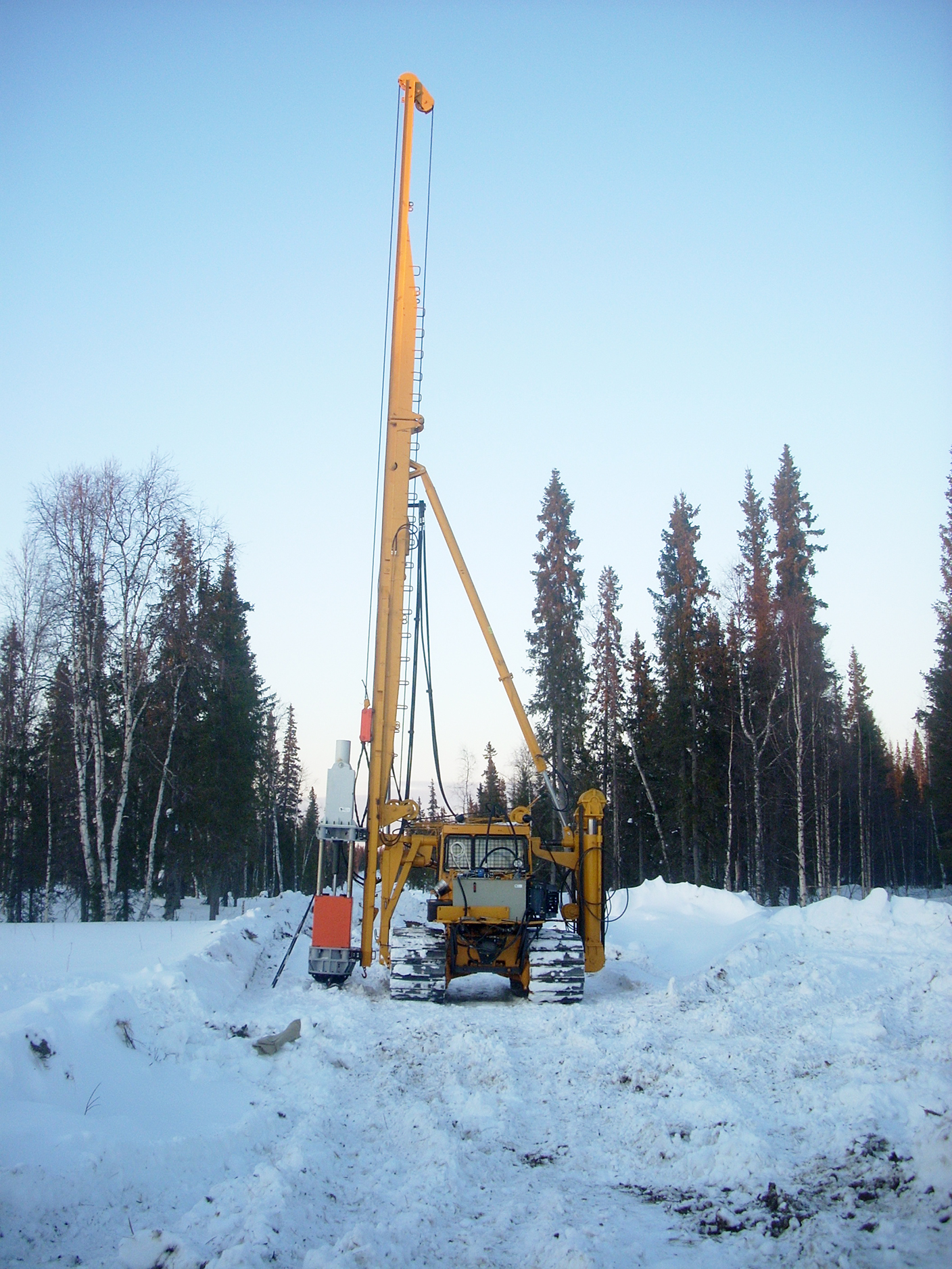

Разработан специально для навешивания на копровую установку СП49-Д. Может навешиваться на ЭО5111. Комплектуется электрическими и дизельными гидростанциями.
— Рекордная экономичность.
— Возможность работы в плотной городской застройке.
— Преодоление сопротивления самых тяжелых грунтов.
— Стабильная работа на самых слабых грунтах.
— Способность забивать сваи в мерзлые грунты.
— Всесезонная эксплуатация в любых климатических условиях от -40 0С до +40 0С.
— Высокоточное измерение предельного сопротивления забиваемой сваи.
Ценные качества:
- Максимальное использование массовой составляющей в кинетической энергии удара позволяет передавать забиваемой свае больший импульс, благодаря чему свая, не разрушаясь, преодолевает сопротивление самых тяжелых и даже мерзлых грунтов.
- Работа молота не зависит от величины сопротивления грунта, поэтому молот стабильно работает на самых слабых грунтах.
- Частота ударов гидромолотов РОПАТ является рекордной в мире и на максимальной амплитуде может достигать 70 ударов в минуту, а на минимальной — 180. По ударной мощности молот РОПАТ при любой энергии удара превосходит любой другой гидромолот в 1,6—1,8 раза. При одинаковых условиях молот РОПАТ забивает свай на 60—80% больше.
- Молоты РОПАТ оснащены гидродвигателями двойного действия. Гидродвигатель не только поднимает, но и разгоняет ударную массу вниз с ускорением 1,31g.
- Гидродвигатель «подхватывает» ударную массу «на лету» при ее отскоке после удара, что обеспечивает высокую частоту и минимальные потери энергии цикла. Это преимущество проявляется особенно сильно, когда молот работает при максимальном сопротивлении забиваемой сваи.
- Бесступенчатое регулирование энергии удара от 5% до 100% и большая протяженность удара создают щадящий режим для железобетонных свай.
- Коэффициент полезного действия молота (соотношение ударной мощности молота и потребляемой мощности насоса) достигает 75%. По экономичности превосходство машины над другими гидромолотами составляет 1,8—2,3 раза.
- Молоты РОПАТ комплектуются миниатюрным электронным блоком, способным в реальном времени определять предельное сопротивление забиваемой сваи с погрешностью не более 3% относительно статического измерения.
По своим техническим и эксплуатационным показателям гидравлические молоты РОПАТ значительно превосходят зарубежные аналоги. При этом последующие затраты по эксплуатации и сервису значительно ниже, чем у иностранных моделей.
Технические характеристики:
|
РОПАТ МГ3ш |
||||
|
Базовая машина |
СП49Д |
ДЭК-251, РДК 25-250, МКГ-25БР |
Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
|
| Тип маслоподающей станции (установки насосной) |
УН 190/250 |
УНЭ90М, УНД132 |
||
| Энергия удара*, кНм |
max |
33 |
||
|
min |
3 |
|||
| Ударная масса боек, кг |
3200 |
|||
| Ход ударной массы*, мм |
max |
860 |
||
|
min |
80 |
|||
| Частота ударов*, 1/мин |
при max энергии удара |
50—65 |
||
|
при min энергии удара |
180 |
|||
| Рабочее давление, Мпа |
24 |
|||
| Максимальный расход рабочей жидкости*, л/мин |
130 |
|||
|
Максимальное преодолевание сопротивление грунта*, кН (т) для ж/б свай 350х350 при отказе 2 мм |
1600 (160) |
|||
| Способ регулирования энергии и частоты ударов |
Оператором с пульта дистанционного управления (ПДУ) бесступенчато |
|||
| Полная масса с наголовником 350, т |
6,1 |
|||
| Габаритные размеры (мм) |
Длина с наголовником |
4640 |
||
|
Поперечные размеры |
775 х 910 |
|||
| Тип амортизатора |
Синтетический |
|||
|
Тип наголовника (Указана потенциальная возможность погружения без уточнения характеристики грунта) |
Для ЖБ сваи □ 300 х 300, □ 350 х 350 Для металлических труб Ø159 / Ø219 / Ø245 / Ø273 / Ø299 / Ø325 / Ø426 / Ø530 Для металлических труб Ø530 ÷ 1020 — специсполнение гидромолота Для металлического трубошпунта Ø720, 820 — специсполнение гидромолота Шпунты — специсполнение гидромолота |
|||
|
Насосные установки** |
||||
| Базовая машина |
СП49Д |
ДЭК-251, РДК 25-250, МКГ-25БР |
Импортные копровые установки, без использования штатного гидропривода базовой машины (Nippon Sharyo, Sumitomo, Hitachi и пр.) |
|
|
Характеристики |
УН 190/250 |
УНЭ90М, УНД132 |
||
| Привод насосной установки |
От вала отбора мощности базовой машины |
Электропитание от сети Автономный дизель (номинальная мощность 90кВт)(ЯМЗ 238) |
||
| Гидрокомплектующие |
Rexroth Bosch Group |
|||
| Рабочий объем насоса, см³ |
190 |
|||
| Тип насоса (BOSCH REXROTH) |
A11VLO190DR |
|||
| Максимальная подача, л/мин, л/с |
180 (3,0) |
240 (4,0) |
||
| Максимальное рабочее давление, МПа |
28 |
|||
| Емкость бака, л |
290 |
480 |
||
| Тонкость фильтрации, мкм |
10 |
|||
| Температура окружающего воздуха, °С |
-40 … +40 |
|||
| Рекомендуемые рабочие жидкости |
зима |
ВМГ3 ТУ 38.101479-86 |
||
|
МГЕ-10А ОСТ 38.01281-82 |
||||
|
лето |
МГЕ-46В ТУ 38.001347-83 |
|||
| Температура масла в баке УН (летом/зимой при соответствующей марке масла), °С не более |
70/40 |
|||
* — Фактические технические характеристики гидромолота могут отличаться от заявленных изготовителем в случае использования гидропривода сторонних производителей. Также существенное влияние оказывают фактическое состояние гидравлических комплектующих;
** — имеется потенциальная возможность подключения гидромолота МГ3ш к штатной гидравлике импортной копровой установки, при этом насосная станция не требуется.
