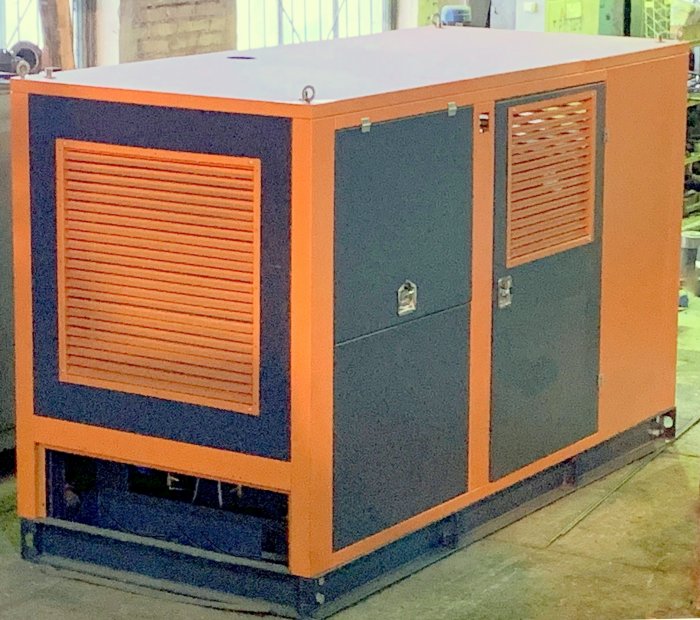

Насосные установки РОПАТ предназначены для подачи рабочей жидкости в штанговые и в корпусные свайные гидромолоты РОПАТ (МГ3ш, МГ3к, МГ5ш, МГ5к, МГ7ш, МГ7к).
Подробнее
Назначение
В зависимости от типа применяемой базовой машины и требований заказчика гидромолоты могут комплектоваться следующими типами насосных установок:
- МГ3к / МГ3ш: УН190/250, УНЭ90М, УНД132, УНД132М-2
- МГ5к / МГ5ш: УНЭ90М, УНД132, УНД132М-2
- МГ7к / МГ7ш: УНД132, УНД132М-2
Технические характеристики
| Наименование параметра | УН 190/250 | УНЭ90М |
УНД132 |
УНД132М-2 |
| Температурный режим эксплуатации | -40+40С | |||
| Габаритные размеры LхBхH,мм | Не определяются | 1980х1404х1880 |
2980х1320х2290 |

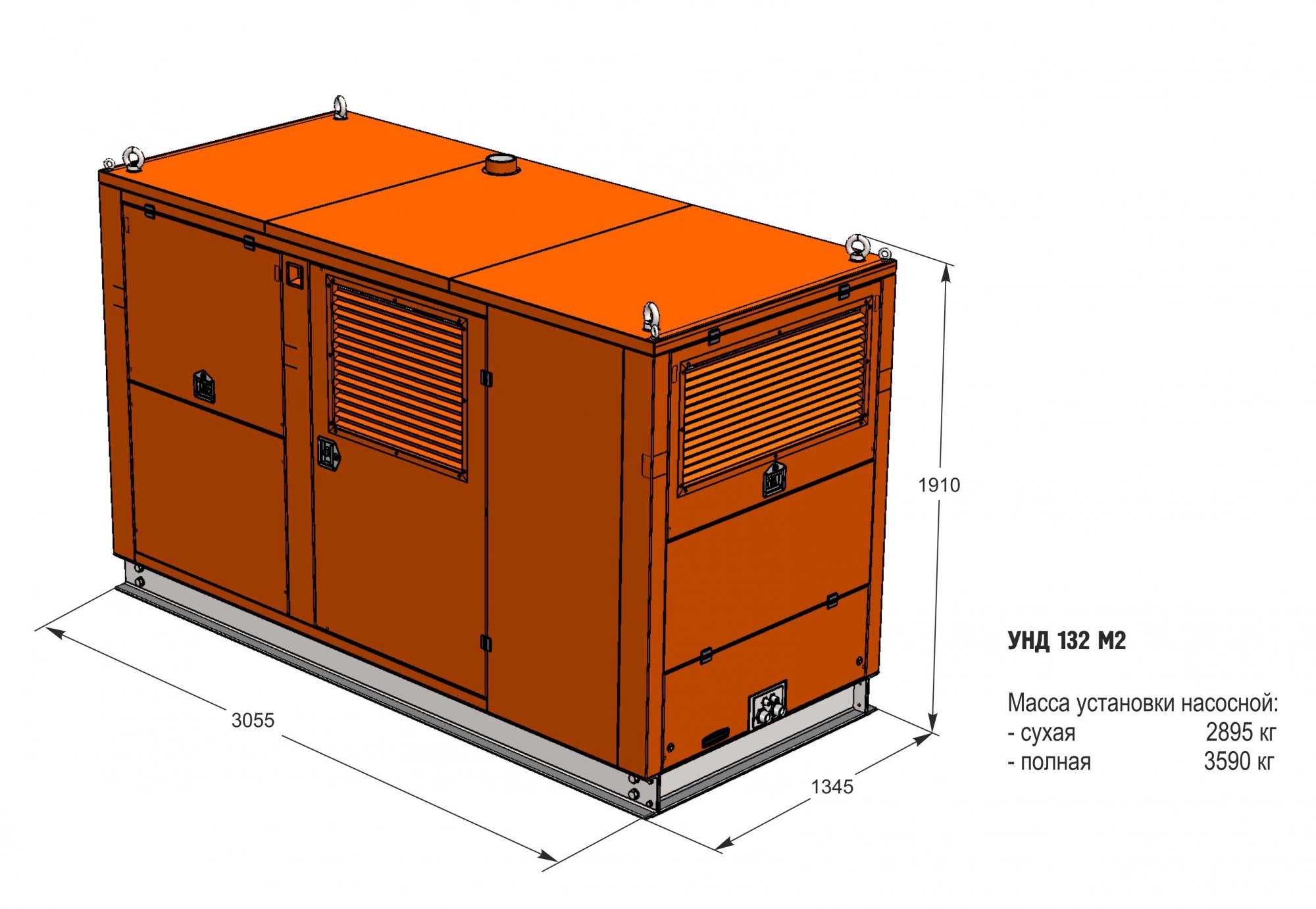

3055х1345х1910 |
| Тип привода | От вала отбора мощности базовой машины(только СП49Д) | электрический |
дизельный |
дизельный |
| Тип подключаемого молота | МГ3к / МГ3ш | МГ3к / МГ3ш, МГ5к / МГ7к, МГ7к / МГ7ш | ||
| Тип насосной установки по приводу | встраиваемая | автономная | ||
| Параметры двигателя мощность, кВт / частота вращения, 1/м | 125 / 1250 | 90 / 1500 | 132 / 1500 | 132 / 1500 |
| Тип основного насоса | A11VLO190DR |
A11VLO190DR |
A11VLO190DR | A11VLO190DR |
| Объем насоса, мл | 190 |
190 |
190 | 190 |
| Регулирование насоса | По давлению | |||
| Давление рабочее, МПА | 24-25 | |||
| Подача насоса максимальная,л/с | 2,8 |
3,6 |
4,0 |
4,0 |
| Объем масляного бака,л | 300 | 500 | ||
| Гидравлическая жидкость | МГЕ46В, ВМГЗ, АМГ10 | |||
| Масса полная, кг |
2200 |
4200 |
3600 | |
