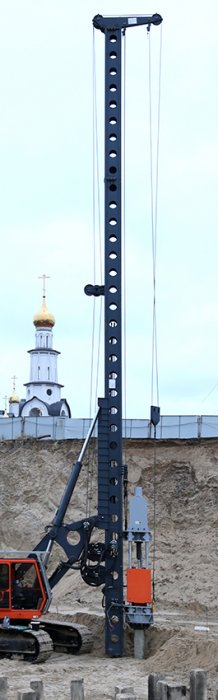

Мачта копровая РОПАТ М-16
Предназначена для расширения технологических возможностей гусеничных кранов ДЭК 251, ДЭК 321, ДЭК 361, МКГ 25.01, RDK 250.
Подробнее
Описание
Любой из вышеуказанных гусеничных кранов, оборудованный копровой мачтой РОПАТ M-16 представляет собой копер, т.е. автономную машину, предназначенную для подъема, установки сваи на точку погружения, корректировки, погружения сваи в грунт с помощью погружателя. В качестве погружателя используются свайные гидравлические молоты моделей МГ(3)5ш.
Копер, оборудованный мачтой Ропат М-16, предназначен для следующих видов работ:
— подъем, передвижение и удержание сваепогружателя на мачте
— подтаскивание, подъем и установка сваи под погружатель на точку забивки
— погружение сваи
— передвижение по строительной площадке
Технические характеристики
| Наименование параметра | Значение |
| Максимальная длина забиваемой сваи, м | 16.0 |
| Максимальное сечение забиваемой сваи, мм | 400х400 |
| Максимальная масса забиваемой сваи, т, не более | 6.7 |
| Наибольшая грузоподъемность, т, в том числе: на канате для подъема молота на канате для подъема сваи | Зависит от модели базовой машины |
| Максимально допустимый уклон стройплощадки, не более | 3 |
| Изменение вылета мачты, м, не более | 0.5 |
| Ширина направляющих мачты, мм | 500.0 |
| Скорость подъема молота и сваи , м/мин, не менее | 10.0 |
| Рабочее давление гидросистемы, Мпа | 16.0 |
| Габаритные размеры копра в рабочем положении, мм | 14500х4760х24400 |
| Масса погружателя, т, не более | 9.76 |
| Тип применяемых погружателей | МГ5ш, МГ3ш |
| Масса навесной части (без базовой машины и погружателя), тн | 8.2 |
Преимущества
- Мачта сконструирована для установки гидромолотов МГ3ш, МГ5ш следовательно, надежная работа указанных выше свайных гидромолотов возможна только при установке на РОПАТ М-16.
- Сокращенное время установки сваи на точку забивки, связанное с наличием гидропривода нивелировки мачты.
- Сокращенное время установки сваи на точку забивки связанное с наличием опорной пяты мачты (возможность подтягивания сваи с больших расстояний).
- Сокращенное время установки сваи на точку забивки, связанное с наличием механизма фиксации сваи в вертикальном положении.
- Высокая надежность гидропривода в результате применения надежных комплектующих.
